Point to point menggunakan TL-WA7510N dengan Grid antenna TL-ANT5830B

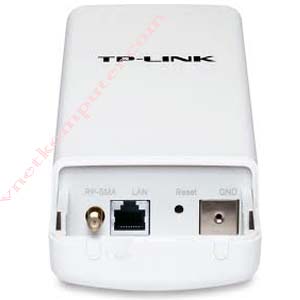

Find4something | Product Reviews TL-WA7510N :

  • Tp Link WA7510N bentuknya hampir sama dengan TL-wa5210G hanya sedikit lebih panjang dan memiliki angle lebih rata
  • AP ini juga memiliki built in Lightning Protection seperti pada WA5210G
  • Dilengkapi juga dengan antena internal 15 dBi

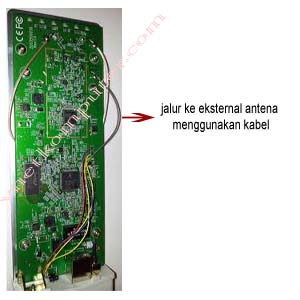

  • Terdapat konektor SMA Connector untuk disambungkan ke antena external bila ingin memakai antena external seperti Antena Grid 5Ghz,
    Secara umum hampir sama dengan TL WA5210G hanya berbeda Frekuensi karena WA7510N hanya bekerja pada frekuensi 5 GHz (802.11a/n)
  • Bekerja dengan baik saat dipasangkan antenna eksternal berbeda dengan WA5210G yang terkadang tidak lebih baik jika di pasangkan dengan antena eksternal

Gambar:

Point to point menggunakan TL-WA7510N dengan Grid antenna TL-ANT5830B

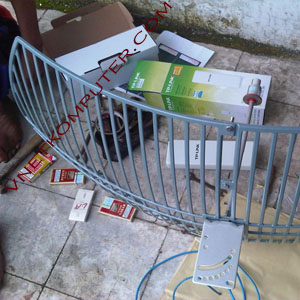

Rakit:

Point to point menggunakan TL-WA7510N dengan Grid antenna TL-ANT5830B

Jarak dan Ketinggian

Point to point menggunakan TL-WA7510N dengan Grid antenna TL-ANT5830B

Jarak Udara 7,2KM Terhalang bukit dan hutan

Setting AP Pusat sebagai aksespoint:

Langkah ke 1
Login ke web interface dengan internet browser seperti mozila atau IE masukan alamat:192.168.1.254 username:admin password:admin
Klik "Operation Mode" dijendela sebelah kiri
Pilih "Standard AP : Wireless AP"

 1:

Point to point menggunakan TL-WA7510N dengan Grid antenna TL-ANT5830B

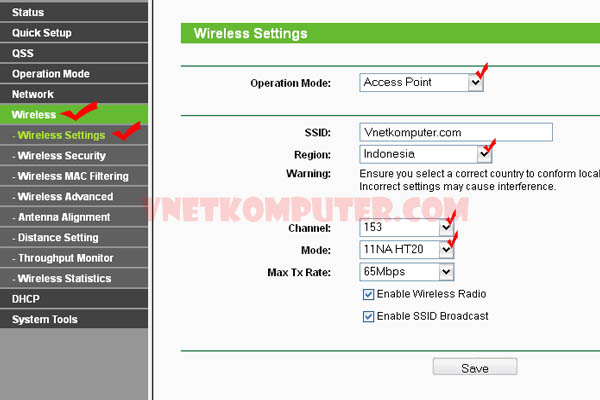

Langkah ke 2
Pilih "wireless"--> "Wireless Settings"
"Opration Mode : Access Point"
Isikan SSID
"Region : Indonesia"
"Chanel : pilih diantara lima chanel disini memilih chanel 153"
"Mode : 11NA HT20"
"Max rate : 65Mbps"
"kemudian "SAVE"
Berbeda dengan TL WA5210G,yang selalu restart bila kita pilih "SAVE",TL WA7510N memberikan opsi "reboot" setelah semua setting kita lakukan

 2:

Point to point menggunakan TL-WA7510N dengan Grid antenna TL-ANT5830B

Langkah ke 3
Pilih "wireless"--> "Wireless Advance"
"Antenna Setting : External Antenna"
"Secara default Transmit power : High"
"SAVE"
kemudian klik "Reboot" untuk menyimpan semua konfigurasi yang kita ubah.

 3:

Point to point menggunakan TL-WA7510N dengan Grid antenna TL-ANT5830B


Setting AP kedua sebagai Client:

Langkah ke 1
Login ke web interface dengan internet browser seperti mozila atau IE masukan alamat:192.168.1.254 username:admin password:admin
Klik "Operation Mode" dijendela sebelah kiri
Pilih "Standard AP : Wireless AP"

 1:

Point to point menggunakan TL-WA7510N dengan Grid antenna TL-ANT5830B


Langkah ke 2
Pilih "network"
"Type : Static IP"
"Ip address : 192.168.1.253 "
"Gateway dan Subnet Mask: Tidak dirubah"
kemudian klik "SAVE"

 2:

Point to point menggunakan TL-WA7510N dengan Grid antenna TL-ANT5830B


Langkah ke 3
Pilih "wireless"--> "Wireless Advance"
"Antenna Setting : External Antenna"
"Secara default Transmit power : High"
"SAVE"
kemudian klik "Reboot" untuk menyimpan semua konfigurasi yang kita ubah.

 3:

Point to point menggunakan TL-WA7510N dengan Grid antenna TL-ANT5830B

Langkah ke 4 (setelah AP reboot dan masuk ke web dengan ip :192.168.1.253)
Pilih "wireless"--> "Wireless Settings"
"Opration Mode : Client"
SSID biarkan dulu
"Region : Indonesia"
"kemudian KLIK "SEARCH"
Maka akan muncul TAB baru yang mensurvey AP yang broadcast di frequency 5 GHz

 4:

Point to point menggunakan TL-WA7510N dengan Grid antenna TL-ANT5830B

Lakukan koneksi dengan menggunakan MAC ADDRESS,Setelah terhubung ke dua AP lakukan pointing ulang dengan melihat BAR SIGNAL di antenna aligment

 5:

Point to point menggunakan TL-WA7510N dengan Grid antenna TL-ANT5830B
